אלקטרוניקה בטמפרטורת החדר + כבל קואקסיאלי/כבל גמיש לכל קיוביט

Raveh Neeman

doi:10.5281/zenodo.22674814

אלקטרוניקה בטמפרטורת החדר + כבל קואקסיאלי/כבל גמיש לכל קיוביט ct_rt

קו קוהרנטי אחד לכל מבוא של הנעה, שטף וקריאה עובר ממסדים בטמפרטורת החדר, דרך כבל קואקסיאלי מונחת או כבל סרט גמיש (flex), אל תא הערבוב.

ct_rt · שכבה 5 בקרה · הודגם · מאז 2007

פתח במפה

קו RF אחד לכל קיוביט דרך המקרר; חומת הקלט-פלט: > 4,000 קווי RF (KIDE), 1,121 קיוביטים (Condor).

תקציר ←

מקורות מרכזיים

[522] S. Krinner et al., “Engineering cryogenic setups for 100-qubit scale superconducting circu… · 2019

[292] J. Gambetta, “The hardware and software for the era of quantum utility is here,” IBM Quant… · 2023

[523] Physics World (IOP Publishing), “Delft Circuits, Bluefors: the engine-room driving joined-… · 2025

[303] Bluefors, “KIDE Cryogenic Platform — For Large-Scale Quantum Computing,” Jun. 16, 2026. [O… · 2026

[1] Google Quantum AI and Collaborators, “Quantum error correction below the surface code thre… · 2024

מרחב התכן — תכונות

(a) זיקת הנושא: מיוצר
(b) זמן · שזירה: —
(c) קריאה: —
(d) ניידות: —
(e) בקרה: מיקרוגל @ טמפרטורת החדר
(f) מבנה השגיאה: קוהרנטית / כיול
(g) ייצור: ליתוגרפיה של מוליכי-על

מרחב ההערכה — תכונות מתוארכות

I/O wall → > 4,000 high-density rf lines per fridge

מגדירה: מסלול הגדלה · 2026 · מקור

largest single-fridge chip → 1,121 qubits (Condor)

מגדירה: מספר הקיוביטים ואיכותם · 2023-12 · מקור

רשומות סטנדרטיות

השהיית הזנה קדימה → 63 µs · טיפוסי

Google Willow d=5: 'average decoder latency of 63 us ... with a cycle time of 1.1 us'; Fig. 4c gives 63 +/- 17 us · 2024-08 · מקור [D] ⓘ

השהיית הזנה קדימה → 9.6 µs · הטוב ביותר

Rigetti Ankaa-2 + FPGA decoder: '9.6 us' total response over 9 rounds = 6.5 us decoding + 3.1 us communication and control · 2024-10 · מקור [D] ⓘ

קווי בקרה לקיוביט → 4 · טיפוסי

Bluefors KIDE: 'over 4 000 RF lines' and 'supports more than 1000 qubits', i.e. ~4 RF lines per qubit at rated capacity · 2026-09 · מקור [C] ⓘ

מרווח בין כיולים → 43200 s · טיפוסי

VTT/IQM superconducting QPUs are calibrated 'twice a day at 00:45 UTC and 14:15 UTC' (frequency, amplitude, readout, CZ, RB) · 2026-09 · מקור [C] ⓘ

שחקנים ויעדים — ביאורים

סריג טרנסמונים עם מצמדים ברי-כוונון — IBM (Heron, Nighthawk), Google (Willow), Rigetti, IQM, OQC, USTC/Zhejiang, Fujitsu/RIKEN, QuantWare · G2 G3 G4

קיוביטים בוזוניים במהודים — חתול ו-GKP — Alice & Bob, AWS, Nord Quantique · G3 G4

קיוביטי מחיקה במסילה כפולה — D-Wave/QCI, AWS, SUSTech · G3 G4

ספינים בנקודות קוונטיות בצורן / גרמניום (חלופית) — Intel, Diraq, Quantum Motion, HRL→IBM, QuTech/Groove, Quobly, Equal1 · G4 G7

ספיני תורמים בצורן (חלופית) — SQC · G7

ספינים במרכזי צבע — צומתי רשת (NV/SiV/T) (חלופית) — QuTech/Fujitsu, Harvard, Photonic Inc, Quantum Brilliance · G6

קשתות

נחוצה עבור: CZ / iSWAP במצמד בר-כוונון°, תהודה צולבת (תדר קבוע, מיקרוגל בלבד)°, שערים בוזוניים בתיווך קיוביט עזר (CX חתול, CZ מסילה כפולה, מפצל אלומה), שערי ספין במיקרוגל / אופטיים (מרכזי פגם, ספינים 1Q)°, CNOT חתול–חתול משמר-הטיה

חלופות: בקר CMOS קריוגני (4 K / mK), בקרה ספרתית SFQ (4 K / mK), ריבוב DAC-שטף על השבב, הולכת אותות אנכית (מחוץ למישור) — VIO, קואקסמון, חיווט תלת-ממדי

° אחת מכמה שהיו מתאימות · הדרך המקובלת, לא דרישה מחייבת

בשימוש: 89 מכונות (82 ראשית · 7 חלופית)

מעגלים מוליכי-על 88
Academia Sinica 20-qubit superconducting quantum computer Academia Sinica עיתונות ▨ 🔎
Alice & Bob Boson 4 Alice & Bob עיתונות ▣ App. A2 (room-temperature setup); Fig. A1 (wiring diagram) ✅
Alice & Bob Graphene Alice & Bob עיתונות ▥ 🔎
Alice & Bob Helium (on-premise system) Alice & Bob מסמך טכני עיתונות ▥ §The Hardware Behind Cat Qubits (72 ports, microwave delivery, 10 mK dilution refrigerator) 🔎
Alice & Bob Helium 2 ("Galvanic Cat") Alice & Bob עיתונות ▨ 🔎
IBM Quantum System Two at Amaravati Quantum Valley Tech Park IBM with TCS and the Government of Andhra Pradesh ◌ 🔎
Anyon MonarQ Anyon Systems דף מוצר עיתונות ▦ §How does a quantum computer like MonarQ work? (microwave pulses manipulate qubits; helium cryostat) 🔎
AWS dual-rail transmon erasure line AWS Center for Quantum Computing (named Amazon Center for Quantum Computing in the Apr 2026 paper) מאמר ▤ 🔎
AWS Ocelot AWS Center for Quantum Computing ▤ App. B (Control lines and fridge setup) 🔎
Baihua (Quafu platform) Beijing Academy of Quantum Information Sciences מאמר ▣ Fig. 1b (high-density wiring for the QCP); Fig. 1a (dilution refrigerator) ✅
Dongling (Quafu platform) Beijing Academy of Quantum Information Sciences ▨ 🔎
Haituo (Quafu platform) Beijing Academy of Quantum Information Sciences ▨ 🔎
ScQ-136 "Baiwang" Beijing Academy of Quantum Information Sciences ▨ 🔎
Shenglian (BAQIS) Beijing Academy of Quantum Information Sciences מאמר ◌ 🔎
IBM Quantum System Two, Donostia-San Sebastian Basque Government (BasQ) - IBM-Euskadi Quantum Computational Center עיתונות ◌ 🔎
Quantum Spain quantum computer at BSC Barcelona Supercomputing Center (Quantum Spain; installed by Qilimanjaro-GMV) עיתונות ◌ 🔎
WACQT quantum computer (Chalmers 25-qubit flip-chip processor) Chalmers University of Technology (WACQT) ◌ 🔎
Tianyan-176 / Tianyan-176 II (and Tianyan-24 sibling) China Telecom Quantum Group + QuantumCTek מאמר מאמר מאמר ▨ 🔎
Tianyan-287 China Telecom Quantum Group / QuantumCTek / CAS מאמר תיעוד תיעוד ▤ 🔎
Tianyan-504 / "Xiaohong" chip China Telecom Quantum Group + CAS + QuantumCTek מאמר תיעוד תיעוד ▨ 🔎
6-qubit superconducting quantum processor DRDO DYSL-QT with TIFR and TCS ▨ ✅
D-Wave gate-model dual-rail system D-Wave Quantum עיתונות ▨ 🔎
Surface-17 ETH Zurich (Quantum Device Lab) מאמר מאמר ▣ Appendix D (Fig. 9) ✅
IBM Quantum System One, Ehningen Fraunhofer-Gesellschaft ◌ 🔎
Sycamore Google Quantum AI מאמר ▣ SI Fig. S2 (control electronics, DAC module); Fig. S3 (cryogenic wiring); Fig. S4 (chassis); SI §III.1 ✅
Sycamore-class 72-qubit processor Google Quantum AI מאמר מאמר ▤ 🔎
Willow Google Quantum AI מאמר מאמר דף מוצר ▤ SI §III.D.1 (real-time decoding system: technical requirements); SI §II ✅
IBM Quantum Blue Jay IBM בלוג ▦ 🔎
IBM Quantum Cockatoo IBM עיתונות ▥ 🔎
IBM Quantum Condor IBM בלוג עיתונות ▥ §Breaking the 1,000-qubit barrier with Condor (over a mile of cryogenic flex IO wiring, one dilution fridge) ✅
IBM Quantum Eagle r1-r3 IBM מאמר מאמר מאמר ▤ §III.5 (Eagle) ✅
IBM Quantum Egret IBM תיעוד ▦ 🔎
IBM Quantum Falcon r5.11 IBM מאמר בלוג ▤ 🔎
IBM Quantum Flamingo (l-coupler proof of concept) IBM בלוג ◌ 🔎
IBM Quantum Heron r1 IBM מאמר בלוג עיתונות ▤ §III.7 (Heron) ✅
IBM Quantum Heron r2 IBM מאמר מאמר עיתונות ▦ ✅
IBM Quantum Heron r3 (ibm_pittsburgh) IBM בלוג עיתונות ▨ 🔎
IBM Quantum Kookaburra IBM תיעוד ▥ 🔎
IBM Quantum Loon IBM בלוג ▨ 🔎
IBM Quantum Nighthawk r1 IBM תיעוד בלוג בלוג ▨ 🔎
IBM Quantum Nighthawk r2 IBM בלוג ▤ § Accelerating computations with independent, high-speed qubit reset ✅
IBM Quantum Osprey IBM בלוג עיתונות ▥ §Increasing performance, value... (Osprey multi-level wiring + integrated filtering; flex wiring +70% density) 🔎
IBM Quantum Starling IBM בלוג ▨ 🔎
IBM Quantum System Two at CSCS (Swiss Quantum Innovation Hub) IBM with ETH Zurich (CSCS) and Lockheed Martin עיתונות ▦ Heron section (high-density flex cabling); Nighthawk section (Heron signal delivery) 🔎
IQCC superconducting facility Israeli Quantum Computing Center (Quantum Machines + QuantWare + Qolab + ORCA) דף מוצר דף מוצר עיתונות ▦ §High-End Technical Specifications (Quantum Machines OPX1000 modular high-density hybrid control platform; QDAC II; Bluefors LD250) ✅
IQM Emerald (IQM Crystal 54) IQM Quantum Computers בלוג ▣ Appendix A Fig. S1 (experimental setup schematic) ✅
IQM Garnet (IQM Crystal 20) IQM Quantum Computers מאמר ▣ Fig. 4 (cryogenic components inside the host dilution refrigerator); Fig. 6 (subrack of IQM QCS electronics); §3.2 QPU control electronics; §2.5 Control routing ✅
IQM Halocene IQM Quantum Computers עיתונות עיתונות קישור ▥ 🔎
IQM Spark at Eldorado Research Institute IQM Quantum Computers with Instituto de Pesquisas Eldorado עיתונות ◌ 🔎
IQM Star 24 IQM Quantum Computers קישור ▥ 🔎
IQM six-qubit star QPU (Deneb-class) IQM Quantum Computers מאמר מאמר תיעוד ◌ 🔎
VLQ IT4Innovations National Supercomputing Center (VSB - Technical University of Ostrava) עיתונות ◌ 🔎
KRISS domestic superconducting QPU Korea Research Institute of Standards and Science עיתונות עיתונות ▨ 🔎
KRISS 50-qubit-class superconducting system Korea Research Institute of Standards and Science עיתונות ◌ 🔎
Advanced Quantum Testbed (AQT) Lawrence Berkeley National Laboratory ▦ ✅
Nord Quantique single-mode GKP Nord Quantique מאמר עיתונות ▤ 🔎
Nord Quantique Tesseract Nord Quantique דף מוצר עיתונות ▤ App. A.1 Experimental device 🔎
Origin Wukong 102 Origin Quantum ▤ 🔎
Origin Wukong-180 (4th gen) Origin Quantum עיתונות ▨ 🔎
Origin Wukong (3rd gen) Origin Quantum מאמר ▤ 🔎
Aqumen Seeker Quantum Circuits Inc. (acquired by D-Wave, Jan 2026) עיתונות ▤ 🔎
Qolab devices at the IQCC Qolab ▦ §Core Capabilities (direct access to microwave and flux pulses; packaging, wiring, filtering, shielding) 🔎
QpiAI Indus QpiAI עיתונות ▨ ✅
QpiAI Kaveri QpiAI עיתונות ▨ 🔎
QuantWare Contralto-A17 QuantWare עיתונות ◌ §Introducing Contralto-A 🔎
QuantWare Tenor-D64 QuantWare דף מוצר ◌ §D-line; §Tenor-D64 🔎
Rigetti Ankaa-2 Rigetti Computing מאמר מאמר ▣ Fig. 1a (QPU + control system with FPGA decoder); Methods: Description of control system ✅
Rigetti Ankaa-3 Rigetti Computing בלוג עיתונות עיתונות ▨ 🔎
Rigetti Cepheus-1-108Q Rigetti Computing בלוג ▤ §II.B Multi-chip tunable coupler assembly (flux-bias and readout lines integrated into the carrier chip) ✅
Rigetti Cepheus-1-36Q Rigetti Computing בלוג עיתונות ▤ §II.B Multi-chip tunable coupler assembly (flux-bias and readout lines integrated into the carrier chip) ✅
Rigetti Novera Rigetti Computing דף מוצר עיתונות ▦ system requirements (control hardware) ✅
SpinQ Ursa Major (25 q / 103 q) SpinQ Technology דף מוצר עיתונות עיתונות ▦ page text (independent control lines per qubit) 🔎
SUSTech biased-erasure cavity qubit Southern University of Science and Technology מאמר ▣ Fig. S1 (measurement setup: HDAWG/UHFQA electronics, JPA chain, microwave routing); SI §I.A ✅
SUSTech four-dual-rail-qubit processor Southern University of Science and Technology (Huang et al.) מאמר מאמר ▤ Supplementary §I (measurement setup) ✅
Toshiba double-transmon coupler Toshiba + RIKEN RQC + University of Tokyo מאמר עיתונות ▣ Fig. 6 (schematic diagram of the measurement setup); Appendix B Measurement setup; Fig. 2 (Z-pulse on coupler loop) ✅
Kunlun Tsinghua University IIIS (D.-L. Deng) with Zhejiang University (H. Wang, C. Song groups) מאמר מאמר ▤ 🔎
Zuchongzhi 2.1 USTC / Hefei National Laboratory מאמר ▣ Fig. 1a (second chip carries all control lines) ✅
Zuchongzhi 3.0 USTC / Hefei National Laboratory מאמר מאמר עיתונות ▣ Fig. 1a (control lines on second chip); §II (wiring attenuators) ✅
Zuchongzhi 3.2 USTC / Hefei National Laboratory ▤ ✅
VTT Q50 VTT Technical Research Centre of Finland דף מוצר ◌ 🔎
Zhuangzi 2.0 (Chuang-tzu 2.0) CAS / Peking University מאמר מאמר עיתונות ▣ Suppl. Fig. 7 (room-temperature and cryogenic wiring); §S2 Experimental setup; §S4 Device control ✅
Zhejiang University 125-qubit surface-code processor Zhejiang University + Graduate School of China Academy of Engineering Physics (Beijing) מאמר ▤ 🔎
Fujitsu 1,000-qubit machine Fujitsu (+ RIKEN) קישור ▨ 🔎 (חלופית)
OQC GENESIS Oxford Quantum Circuits דף מוצר דף מוצר עיתונות ▨ 🔎 (חלופית)
OQC Toshiko Oxford Quantum Circuits דף מוצר ▣ Fig. 4A (qubit control line selectivity); §IV.A 🔎 (חלופית)
QuantWare Bass-A10K (VIO-40K) QuantWare עיתונות ▨ 🔎 (חלופית)
RIKEN 64-qubit superconducting processor RIKEN with AIST, NICT, Osaka University, Fujitsu, NTT עיתונות עיתונות ▥ Fig. 3 (qubit controller: microwave oscillator + receiver; 96 input / 16 output wires) ✅ (חלופית)
RIKEN-Fujitsu 256-qubit superconducting quantum computer RIKEN RQC + Fujitsu עיתונות עיתונות ▨ 🔎 (חלופית)
ספינים במוליכים למחצה 1
Tunnel Falls Intel מאמר עיתונות עיתונות ▨ 🔎 (חלופית)

↗ כרטיס המרשם שלה · מאמר / מוצר / עיתונות: קישורים שבהם המכונה נזכרת בשמה (הייחוס נבדק ב-20 בספטמבר 2026)

תמונות

כל תמונה מלווה בתיאור של מה שהיא מראה ובשורת הקרדיט שלה.

Fig. 1 — Figure 1: Schematic of the experimental setup. The double quantum dot, located at the 60 mK stage, is coupled to an RF-reflectometry circuit for fas… — A drawn block schematic of a cryogenic measurement set-up across three stages (300 K, 4 K, 60 mK), with two real images: a scanning-electron micrograph of the gate electrodes of a silicon double quantum dot and an optical image of its chip, the imaged area boxed in orange. It is Fig. 1 of arXiv 2608.10325 (August 2026) by Johnathan Bryan, Tim J. Wilson and Hong-Wen Jiang, on real-time FPGA-based (field-programmable gate array) feedback stabilization of a silicon double quantum dot. Radio-frequency reflectometry reads the dot's charge state quickly; a Quantum Machines OPX controller runs a proportional-integral-derivative (PID) loop that corrects gate voltages in real time against drift. “Fig. 1 — Figure 1: Schematic of the experimental setup. The double quantum dot, located at the 60 mK stage, is coupled to an RF-reflectometry circuit for fast…” by Johnathan Bryan, Tim J. Wilson, Hong-Wen Jiang, arxiv.org/abs/2608.10325, CC BY 4.0 (creativecommons.org/licenses/by/4.0/)

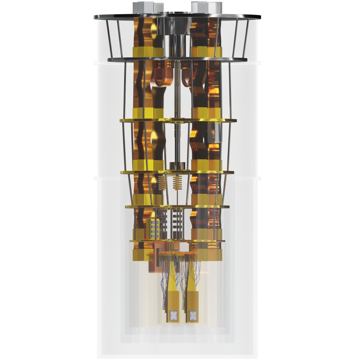

File:Dilution Fridge with Quantum Processors Enclosed 16K Resolution.png — Computer render, not a photograph, of a dilution refrigerator's interior within see-through shields: six stacked plates (two dark, four gold-plated cold stages) joined by thin rods; about eight bundles of ribbon-like flexible cables with gold connectors running down through every plate; a central column with coils and copper links; and two square processor chips on gold holders at the bottom. Made by OJB Quantum as own work, published on Wikimedia Commons, dated 11 October 2025; the title gives 16K resolution. It illustrates how dense flex cabling carries control and readout lines from room temperature down to the quantum chips; it is an idealised drawing, not a real machine. “Dilution Fridge with Quantum Processors Enclosed 16K Resolution” by OJB Quantum, commons.wikimedia.org/wiki/File:Dilution_Fridge_with_Quantum…, CC BY 4.0 (creativecommons.org/licenses/by/4.0/)

Fig. 1 — Fig. 1: Integration of a hardware decoder into a control system.a Sketch of the Ankaa-2 quantum processing unit (QPU) and control system architectur… — Figure on running an error-correction decoder in real time inside the control system of a superconducting quantum computer. A drawn block diagram of the Rigetti control system shows gate and readout sequencers and a Riverlane real-time decoder within field-programmable gate array (FPGA) boundaries, with each delay marked, such as about 500 ns between sending and receiving a readout pulse. Beside it are a photograph of a dilution-refrigerator insert with a magnified view labelled QPU (quantum processing unit) and a map of qubits Q28–Q60 with a highlighted three-by-three block. From Caune et al., Nature Communications 2026, on the Ankaa-2 processor. It shows where the decoder sits and how fast results travel. “Fig. 1 — Fig. 1: Integration of a hardware decoder into a control system.a Sketch of the Ankaa-2 quantum processing unit (QPU) and control system architecture with the…” by Caune et al., www.nature.com/articles/s41467-026-73331-6, CC BY 4.0 (creativecommons.org/licenses/by/4.0/)

ct_rt · layer 5 בקרה · centrality 9.4 · demonstrated · since 2007 · updated 2026-09-30

אלקטרוניקה בטמפרטורת החדר + כבל קואקסיאלי/כבל גמיש לכל קיוביט

קו קוהרנטי אחד לכל מבוא של הנעה, שטף וקריאה עובר ממסדים בטמפרטורת החדר, דרך כבל קואקסיאלי מונחת או כבל סרט גמיש (flex), אל תא הערבוב.

Verdict. מספר הקווים והחום בתא הערבוב, ולא הפיזיקה של השערים, מגבילים את מספר הקיוביטים למקרר; ניתן להפרכה אם מקרר אחד יפעיל >2,000 קיוביטים בקווים מטמפרטורת החדר.

Key references

Λ = מקדם דיכוי השגיאות לכל צעד במרחק הקוד; QBI = DARPA Quantum Benchmarking Initiative (שלב A — רעיון → B — תוכנית מו״פ → C — אימות ותיקוף (V&V) ממשלתיים); G1–G7 = מחלקות היעדים של הדוח (ראו "שחקנים וכלכלה").

זהות ומוצא

ארכיטקטורת הבקרה השלטת כמעט בכל קיוביט מוליך-על במודל השערים: הנעת המיקרוגל, ממתח השטף ואותות הקריאה מסונתזים בטמפרטורת החדר, יורדים לאורך מקרר הדילול בכבל קואקסיאלי או בכבל סרט גמיש, מונחתים בכל שלב ומגיעים לשבב ב-10–20 mK. כל דרגת חופש של בקרה היא מוליך החוצה מפל של 300 K → 10 mK — בעיה תרמית ומכנית, לא קוונטית. בשימוש מאז מערכות הטרנסמון הראשונות (2007). תכונות: e = בקרת מיקרוגל הממוקמת כולה בטמפרטורת החדר, ללא הגברה קריוגנית וללא פירוק ריבוב; f = שגיאה קוהרנטית כפי שהקוד רואה אותה — הפרעה הדדית, רעש פאזה, סחיפת משרעת.

פיזיקה וגבולות

האילוץ המחייב הוא תקציב הקירור, לא הקוהרנטיות. כל קו נושא עומס הולכה סביל ועוד עומס פעיל מה-~60 dB של הנחתה, המורידים את רעש ג'ונסון של 300 K אל רצפת הפוטונים של 10 mK, ורובו נפרק ב-4 K ובשלב הזיקוק (still). הספק הקירור של כל שלב קבוע — Bluefors XLD400 נותן כ-1 W ב-4 K ומיקרוואטים בתא הערבוב — ולכן הקווים גדלים כ-O(N) מול קבוע. התקציב שמדדו Krinner ועמיתיו תומך ב-50 קיוביטים ב-14 mK במקרר הזה, ולכל היותר בכ-150 D[522]; כל רווח מאז הוא כבל דק יותר וזיווד צפוף יותר, לא פיזיקה חדשה. הכשל קוהרנטי — הפרעה הדדית וסחיפת פאזה מופיעות כשגיאת בקרה, ולכן המכונות האלה מתדרדרות בכך שהן נזקקות לכיול מחדש, ולא בדה-קוהרנטיות. מה שמזיז את הרצפה: ריבוב של כמה קיוביטים על כל מוליך, או העברת הסינתזה אל תוך המקרר.

מצב ההנדסה העדכני

טבלה

שנה	נתון	מי	תג+מפתח
2019	50 קיוביטים ל-XLD400, נמדד; ~150 כחסם עליון תרמי	ETH Zürich	D[522]
2023-12	1,121 קיוביטים במקרר אחד (Condor), הגדול ביותר שחווט אי-פעם בדרך זו	IBM	C[292]
2025-11-10	8 ערוצים לכבל גמיש, +50% לכל מבוא, 1,536 קווים ל-XLDsl	Delft Circuits	C[523]
2026-06-16	KIDE במפרט של >4,000 קווי RF, >1,000 קיוביטים	Bluefors	C[303]

החיווט קובע את ה-N שבו כדאי לתקן שגיאות, לא את הרצפה: האיבר השולט עדיין הוא אי-הנאמנות הדו-קיוביטית — Willow, 105 קיוביטים בנאמנות דו-קיוביטית ממוצעת של 99.88%, מחזור של 1.1 µs D[1].

ייצור, חומרים ושרשרת האספקה

שיעור התקינות כאן מכני (מחברים לכל מבוא, היפרדות שכבות בכבלים הגמישים, עיגון תרמי) ותרמי, לא ליתוגרפי; המסדים הם כמעט מוצרי מדף (COTS). החיווט הקריוגני הוא השכבה הדקה — Delft Circuits היא ספקית הכבלים הגמישים העצמאית המובילה, ומוצריה מסופקים בתוך מערכות Bluefors C[523]. המקררים מרכזים את הסיכון: Bluefors בלעה ב-2023 את צינורות הפולס ומתקני ההליום של Cryomech, והכניסה אל תוך הבית את השלב שמתחת ליחידת הדילול, בהכנסות משותפות של מעל EUR 160 M C[524]; Oxford Instruments היא החלופה המסחרית היחידה בהיקף דומה, ו-ULVAC היא מקור שלישי, יפני, מאז 2025 C[525]. הפיקוח על יצוא חותך באופן לא סימטרי: מקררים מעל סף ה-BIS (≥600 µW ב-0.1 K, 48 h) נופלים תחת ECCN 3A904, ו-3A901.a מפקח על CMOS שתוכנן לפעול ב-≤4.5 K — וכך לוכד את החלופה של CMOS קריוגני — בעוד שהמסדים בטמפרטורת החדר אינם מפוקחים G[301].

בקרה, קריאה ועומס הקלט-פלט

שניים עד ארבעה קווים לקיוביט: הנעה, שטף וקווי הזנה לקריאה, שכל אחד מהם מרבב 5–10 קיוביטים. ב-10³ הארכיטקטורה עובדת וממלאת את רוב המקרר הגדול; KIDE מוגדר במפרט עם >4,000 קווים עבור >1,000 קיוביטים, כארבעה לכל קיוביט C[303]. ב-10⁴ מפת הדרכים של הכבלים הגמישים (40,000+ קווים עד 2029) היא הקרנה ללא הדגמת ביניים R[523], ועומק הריבוב, ולא מספר הכבלים, הופך למגבלה. ב-10⁶ אין מסלול מטמפרטורת החדר; כל מפת דרכים מעבר ל-~10⁴ מניחה בקרה בתוך המקרר או חלוקה בין כמה מקררים. המסלול הלוך-ושוב לטמפרטורת החדר מוסיף גם השהיית כבל ועיבוד במסד בסקאלה של µs C[526], מול מחזור של 1.1 µs ב-Willow D[1].

תפקיד במחסנית

משרתת את ארכיטקטורות הטרנסמונים, הקיוביטים הבוזוניים (חתול/GKP) והמחיקה במסילה כפולה — את כל העץ של מוליכי-העל — ואינה דורשת שום טכנולוגיה מקדימה, וזה כוחה המסחרי. היא גם הבקרה החלופית בארכיטקטורות הספינים בנקודות קוונטיות בצורן / גרמניום, ספיני התורמים בצורן והספינים במרכזי צבע. כל אחד מתחליפיה (CMOS קריוגני ב-4 K, SFQ בטמפרטורת מיליקלווין, DAC-שטף על השבב) גובה נטל חדש של הסמכה קריוגנית, ואף אחד מהם לא דחק אותה בקנה מידה: מודול ה-SFQ של SEEQC בטמפרטורת מיליקלווין מגיע לנאמנות חד-קיוביטית מעל 99% ועד 99.9% על חמישה קיוביטים D[304]; הבקר של HRL ב-4 K מפעיל 18 קיוביטי ספין בצורן עם Λ₅/₃ = 4.7 D[190]; IBM מדווחת על רכיבי ASIC לשטף ב-CMOS קריוגני בשוויון עם אלקטרוניקה בטמפרטורת החדר על Heron R2 בן 156 קיוביטים, אך רק בתמציות של כנס C[527]. החיווט מטמפרטורת החדר אינו מוסיף זמן שער או קריאה, ולכן הסבב הנגזר נשאר 0.65 µs, בתוך מחזור תיקון השגיאות הנמדד של 1.1 µs D[1]. משבצת ריקה שכנה: שכבת בקרה קריוגנית מרובבת שהוכחה בקנה מידה של מערך.

ראיות — כיצד נמדדו המספרים

כל מספר קווים מעל 1,536 לקוח מספרות מוצר, לא ממערכת מחווטת: לנתון >4,000 של Bluefors ולנתון 40,000 עד 2029 של Delft Circuits אין התקנה נקובה בשמה, ואף אחת מהן אינה מפרסמת נתוני הפרעה הדדית או יציבות פאזה במספר ערוצים גבוה. נכון ל-4 בספטמבר 2026 אין מדידה בלתי תלויה של הפרעה הדדית מצטברת מעל ~1,000 קווים בו-זמניים — וזה הפער שחשוב, שכן ההפרעה ההדדית היא הדרך שבה הארכיטקטורה הזו נכשלת.

הקיוביט עצמו יכול למדוד את הרעש של שרשרת הבקרה. בקו טרנסמון אחד ב-Jülich עם הנחתה של 56 dB, קצב העירור במודל נשלט בידי רעש קלאסי ממכשיר ההנעה שבטמפרטורת החדר (−146 dBm/Hz מעל 4.6 GHz) ומשלב המנחת ב-1 K, ואילו הרלקסציה נקבעה בידי רעש קוונטי; ספקטרום העירור של הקיוביט שימש ספקטרומטר של אותו רעש בתוך המערך עצמו P[890]. התוצאה מתארת מערך אחד, לא כל קו.

הנתונים של Bluefors (>4,000 קווים) ושל Delft Circuits (40,000 עד 2029) לא הודגמו ברמת המערכת. תוצאת השוויון של IBM להטיית שטף ב-cryo-CMOS קיימת רק כתקצירי כנס APS, ללא טרום-פרסום או מאמר נכון ל-2026-09-04. אין קביעת ECCN מתוארכת המתייחסת במפורש למעמדי בקרה בטמפרטורת החדר; היותם לא-מפוקחים נגזרת מהיעדר סעיף מתאים בכלל של 2024, לא מהצהרה מפורשת של BIS. לא פורסם: עלות לקו או לצמה, וההכנסות ומספר הלקוחות של Delft Circuits ושל Zurich Instruments.

שחקנים וכלכלה

מי.
| ארגון | תפקיד | מדינה | מה בדיוק הם עושים בטכנולוגיה זו | ראיות |
|---|---|---|---|---|
| Bluefors | ספק | פינלנד | מקררים עם רתמות חיווט משולבות; KIDE עם >4,000 קווים | C[303] |
| Delft Circuits | ספק | הולנד | כבל סרט Cri/oFlex, 8 ערוצים לכבל גמיש, בתוך Bluefors XLDsl | C[523] |
| Quantum Machines | ספק | ישראל | מסדי בקרה OPX ותוכנת בקר | C[528] |
| Zurich Instruments | ספק | שווייץ | מסדי ZQCS במערכת 256 הקיוביטים של Fujitsu/RIKEN | C[526] |
| Qblox | ספק | הולנד | ערכות בקרה מודולריות, ברמת מחיר נמוכה יותר | C[529] |
| IBM | מפתח | ארה״ב | Condor, 1,121 קיוביטים במקרר אחד; מאתגרת מכיוון ה-CMOS הקריוגני | C[292] |
| SEEQC | מפתח | ארה״ב | בקרת SFQ בטמפרטורת מיליקלווין, חלופה בתוך המקרר | D[304] |

כספים.
2023-03-28 · Bluefors · מיזוג ורכישה, Cryomech · לא פורסם, הכנסות משותפות > EUR 160 M · נסגר C[524]
2024-06-20 · Qblox · סבב A · USD 26 M · Quantonation, Invest-NL Deep Tech · נסגר C[529]
2025-02-25 · Quantum Machines · סבב C · USD 170 M · בהובלת PSG Equity · USD 280 M במצטבר · נסגר C[528]
2025-12-03 · Delft Circuits · הרחבת סבב A · EUR 8 M · DeepTech XL, HTGF, QuVest · EUR 15 M במצטבר · נסגר P[530]
2026-06-17 · Quantum Machines · מיזוג ורכישה, PCB Engineering (הונגריה) · לא פורסם · נסגר C[528]

שוק ושרשרת אספקה. שוק המסדים תחרותי והופך לסחורה: חמישה ספקים הוסמכו ל-NVQLink C[531], Quantum Machines היא בעלת ההון הרב ביותר, עם USD 280 M במצטבר C[528], ו-Qblox קטנה ממנה בסדר גודל C[529]. המקררים והחיווט שלהם מרוכזים, ו-Delft Circuits, עם EUR 15 M במצטבר P[530], היא ספקית הכבלים הגמישים העצמאית המשמעותית היחידה — נקודת כשל יחידה. משלמים עליה G2, G3 ו-G7; לא G4.

קניין רוחני ותקנים. לא נמצאה במאגר נתונים מזוהה ספירה מתוארכת של משפחות פטנטים לכבילת RF קריוגנית או לבקרה בטמפרטורת החדר — לא נמצאה עובדה מתוארכת. אין תקן רשמי; הקרוב ביותר הוא NVQLink, המגדיר מאז 2025-10-28 ממשק משותף בצד ה-GPU לחמישה ספקי בקרה C[531], בעוד שתוכנת הפולסים של כל ספק נשארת קניינית.

מפות דרכים ועמידה בהבטחות. Delft Circuits (2025-11-10, ל-2029): 40,000+ קווים למקרר, ללא אבן דרך ביניים R[523]. Bluefors (2026-06-16, ללא תאריך יעד): KIDE עם >4,000 קווים, דף מוצר בלבד C[303]. Zurich Instruments (2026-03-09, ללא תאריך יעד): "כמה אלפי קיוביטים" C[526]. שני ספקי הכבלים סיפקו כל מדרגת צפיפות שהכריזו עליה; ואף על פי כן, 2029 היא הקרנה בקו ישר.

פרשנות אסטרטגית. אם החיווט מטמפרטורת החדר יגיע ל-10⁴ קיוביטים, ספקי המסדים ו-Bluefors ישמרו על תקציב הבקרה, ובקרת CMOS קריוגני או SFQ תישאר תוכנית מחקר. אם הצפיפות תיעצר סביב 4,000–5,000 קווים, כוח המיקוח יעבור אל תוך המקרר, שם לאף ספק של אלקטרוניקה לטמפרטורת החדר אין קניין רוחני — והתוצאות החזקות ביותר של CMOS קריוגני נמצאות בידי IBM ו-HRL, חברה אחת מאז 2026-08-26 fact. הפיקוח על יצוא מיטיב עם הטכנולוגיה השלטת G[301].

תחזית ושאלות פתוחות

לאשר עד סוף 2027 אם מקרר אחד יפעיל >2,000 קיוביטים בקווים מטמפרטורת החדר, עם נאמנות שפורסמה בצפיפות הזו; להוריד בדרגה אחרי שנה נוספת של מפרטי מספר קווים ללא מערכת מחווטת. התרחיש הטוב ביותר עד 2029: צפיפות הכבלים הגמישים יחד עם ריבוב עמוק יותר מגיעות ל-10⁴ קיוביטים, והמחסנית אינה משתנה. התרחיש הגרוע ביותר: הצפיפות נעצרת סביב 4,000–5,000 קווים, בעוד שמפות הדרכים שמעבר לכך מניחות CMOS קריוגני או SFQ שלא סופקו. שאלות פתוחות: האם ההפרעה ההדדית גדלה מהר יותר מליניארית מעבר ל-~1,000 קווים; האם צפיפות הכבלים הגמישים והריבוב מצטברים זה על זה או נתקלים בחומות בלתי תלויות; האם ספק כלשהו יתחייב לבקרה בתוך המקרר לפני שהחיווט מטמפרטורת החדר ייכשל באופן גלוי; האם חלוקה בין כמה מקררים הופכת את התקרה של מקרר יחיד ללא רלוונטית.

מקורות

[1] Google Quantum AI and Collaborators, “Quantum error correction below the surface code threshold,” Nature, vol. 638, no. 8052, pp. 920–926, Dec. 2024, doi: 10.1038/s41586-024-08449-y. [D]
[190] Members of the HRL Quantum Team and Collaborators, “A digitally controlled silicon quantum processing unit,” arXiv:2604.16216, Apr. 2026. [D]
[292] J. Gambetta, “The hardware and software for the era of quantum utility is here,” IBM Quantum Computing Blog, Dec. 4, 2023. [Online]. Available: https://www.ibm.com/quantum/blog/quantum-roadmap-2033 [C]
[301] US Department of Commerce, Bureau of Industry and Security, “Commerce Control List Additions and Revisions; Implementation of Controls on Advanced Technologies Consistent With Controls Implemented by International Partners,” Federal Register, vol. 89, p. 72926, Sep. 6, 2024. [Online]. Available: https://www.federalregister.gov/documents/2024/09/06/2024-19633/commerce-control-list-additions-and-revisions-implementation-of-controls-on-advanced-technologies [G]
[303] Bluefors, “KIDE Cryogenic Platform — For Large-Scale Quantum Computing,” Jun. 16, 2026. [Online]. Available: https://bluefors.com/products/kide-cryogenic-platform/ [C]
[304] C. Jordan et al., “A quantum computer controlled by superconducting digital electronics at millikelvin temperature,” Nat. Electron., vol. 9, no. 3, pp. 287–294, Mar. 2026, doi: 10.1038/s41928-026-01576-6. [D]
[522] S. Krinner et al., “Engineering cryogenic setups for 100-qubit scale superconducting circuit systems,” EPJ Quantum Technology, vol. 6, no. 1, Art. no. 2, Dec. 2019, doi: 10.1140/epjqt/s40507-019-0072-0. arXiv:1806.07862. [D]
[523] Physics World (IOP Publishing), “Delft Circuits, Bluefors: the engine-room driving joined-up quantum innovation,” Nov. 10, 2025. [Online]. Available: https://physicsworld.com/a/delft-circuits-bluefors-the-engine-room-driving-joined-up-quantum-innovation/ [C]
[524] Bluefors, “Bluefors closes the acquisition of Cryomech,” Mar. 28, 2023. [Online]. Available: https://bluefors.com/press-releases/bluefors-closes-the-acquisition-of-cryomech/ [C]
[525] ULVAC, “ULVAC Developing Next-Generation Dilution Refrigerator for Quantum Computing by 2026,” Nasdaq (JCN Newswire), Mar. 20, 2025. [Online]. Available: https://www.nasdaq.com/press-release/ulvac-developing-next-generation-dilution-refrigerator-quantum-computing-2026-2025-03 [C]
[526] Zurich Instruments, “Zurich Instruments Launches the ZQCS Quantum Control System to Master the Long-Lived Logical Qubit Challenge,” Mar. 9, 2026. [Online]. Available: https://www.zhinst.com/americas/en/news/zurich-instruments-launches-zqcs-quantum-control-system-master-long-lived-logical-qubit/ [C]
[527] A. Noori et al., “A Cryo-CMOS Control System for Large-Scale Superconducting Qubit Quantum Computing: Part 2,” IBM Research, Mar. 16, 2026. [Online]. Available: https://research.ibm.com/publications/a-cryo-cmos-control-system-for-large-scale-superconducting-qubit-quantum-computing-part-2 [C]
[528] Quantum Machines, “Quantum Machines Raises $170M as Its Customer Base Exceeds 50% of Companies Developing Quantum Computers,” Feb. 25, 2025. [Online]. Available: https://www.quantum-machines.co/press-release/quantum-machines-raises-170-million-in-series-c-funding/ [C]
[529] E. Flipse, “Qblox secures series A funding to accelerate quantum control stack development,” Qblox Newsroom, Jun. 20, 2024. [Online]. Available: https://qblox.com/newsroom/qblox-secures-series-a-funding-quantum-control-stack-development [C]
[530] M. U. Rehman, “Delft Circuits Names Martin Danoesastro CEO and Extends Funding Round,” The Quantum Insider, Dec. 3, 2025. [Online]. Available: https://thequantuminsider.com/2025/12/03/delft-circuits-new-ceo-financing/ [P]
[531] NVIDIA, “NVIDIA Introduces NVQLink — Connecting Quantum and GPU Computing for 17 Quantum Builders and Nine Scientific Labs,” Oct. 28, 2025. [Online]. Available: https://nvidianews.nvidia.com/news/nvidia-nvqlink-quantum-gpu-computing [C]
[890] J. R. Guimarães et al., “Quantum environment afterglow from broadband excitation spectroscopy in superconducting qubits,” arXiv:2609.31280, Sep. 2026. [P]
