IBM Quantum Eagle r1-r3

IBM · сверхпроводниковые схемы · ВЫВЕДЕНА (launched Nov 2021) · 127 физических кубитов · доступ: был облачным сервисом

архитектура: Решётка трансмонов с перестраиваемыми элементами связи · Открыть на карте

Профиль реестра — вариант архитектуры у этой машины (поля реестра — на английском)

тип кубита: fixed-frequency transmon

механизм вентиля: echoed cross-resonance (ECR)

связность: heavy-hex; QV 128

управление: room-temperature RF; first IBM multi-level wiring + TSVs

размещение управления: room-temp

считывание: multiplexed dispersive

свидетельство вентиля: опубликованная цифра (класс источника ещё не помечен)

коды: floquet_color, google_dynamic_surface, heavy_hex, honeycomb_floquet, quantum_repetition, stab_4_2_2, xzzx

флаги: заявление опровергнуто

Технологии по слоям — ячейка машины на каждом слое

1 Носитель кубита	Трансмон · основная ▣ Fig. 4 (ibm_sherbrooke layout + readout error map); §III.5 ✅ fixed-frequency transmon; 127 q monolithic die (DEPLOYED Nov 2021, now RETIRED)
2 Кодирование	«Голый» физический кубит (без кодирования) · основная ◌ 🔎 Bare two-level subspace — Computational subspace of an anharmonic oscillator; leakage to \|2⟩ is the price.
3 Механизм вентиля	Кросс-резонанс (фиксированная частота, только СВЧ) · основная ▤ §III.5 (native gates incl. ECR); Fig. 4 caption (median ECR error) ✅ echoed cross-resonance (ECR); median ECR error 7.5×10⁻³ (Oct 2024)
4 Связность / транспорт	Статическая решётка со связью ближайших соседей · основная ▣ Fig. 3 (Eagle heavy-hex qubit layout); §III.5 ✅ heavy-hex, degree ≤3; QV 128
5 Управление	Электроника при комнатной температуре + коаксиальный / гибкий кабель на кубит · основная ▤ §III.5 (Eagle) ✅ room-temperature RF; first IBM device with multi-level wiring + TSVs, routing under the qubit plane (enabled 127 q)
6 Считывание	Дисперсионное СВЧ-считывание (+TWPA, фильтр Парселла) · основная ▣ Fig. 4 (readout error map of ibm_sherbrooke) ✅ multiplexed dispersive
7 Код	Повёрнутый поверхностный код (+ yoked-варианты) · основная ▤ Fig. 9 (data taken on sherbrooke) ✅ 3CX surface code d=3 embedded in heavy-hex, 2–6 rounds; heavy-hex code d=3/5 memory on brisbane/cusco/nazca/sherbrooke (arXiv:2311.15146) (sweep 7 Oct 2026, source read) Смягчение ошибок в слоте кода (ZNE, PEC) — не код · альтернатива ▤ 🔎 error mitigation (ZNE) in the code slot; 127-q Ising-dynamics "utility" experiments (2023)
8 Декодер	— none — в этом слое ничего нет ▤ 🔎 no decoder; no QEC run
9 Межсоединение	Многокристальная сборка в одном модуле (flip-chip, bump-bonding с управляющим кристаллом) · основная ▦ O. Dial, 23 Mar 2022, §packaging ✅ qubit wafer bump-bonded to an interposer wafer; three-level multi-layer wiring in the interposer carries control and readout; through-substrate vias in both chips
10 Производство	Литография сверхпроводниковых кубитов (переходы Al/AlOx/Al, разводка из Nb, 300 mm) · основная ▤ §III.5 (Eagle) ✅ IBM 200 mm superconducting-qubit lithography; multi-level wiring + TSVs

Стандартные рекорды

ошибка двухкубитного вентиля при параллельной работе всей ширины → 7.40e-3 · typical (median ECR, ibm_sherbrooke)

Eagle r3 fleet spans 7.1e-3 to 1.24e-2 · Oct 2024 · источник

источники: ✅ 8 / 11

Иллюстрации

У каждой иллюстрации — рассказ о том, что на ней, и строка авторства.

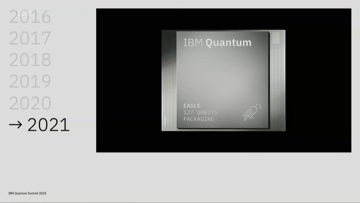

File:Keynote - Entering the Era of Quantum Utility (IBM Research) 09.png — A frame from a keynote video showing a slide: a 2016–2021 timeline and a computer render of the package lid of IBM's Eagle processor, printed '127 QUBITS' and 'PACKAGING'. Published by IBM Research on 2023-12-05 from the keynote 'Entering the Era of Quantum Utility'; the footer reads IBM Quantum Summit 2023. It marks the 2021 Eagle superconducting processor as a roadmap milestone, but it is a render of the closed package; no chip or qubits are visible. “Keynote - Entering the Era of Quantum Utility (IBM Research) 09” by IBM Research, commons.wikimedia.org/wiki/File:Keynote_-_Entering_the_Era_o…, CC BY 3.0 (creativecommons.org/licenses/by/3.0/)
